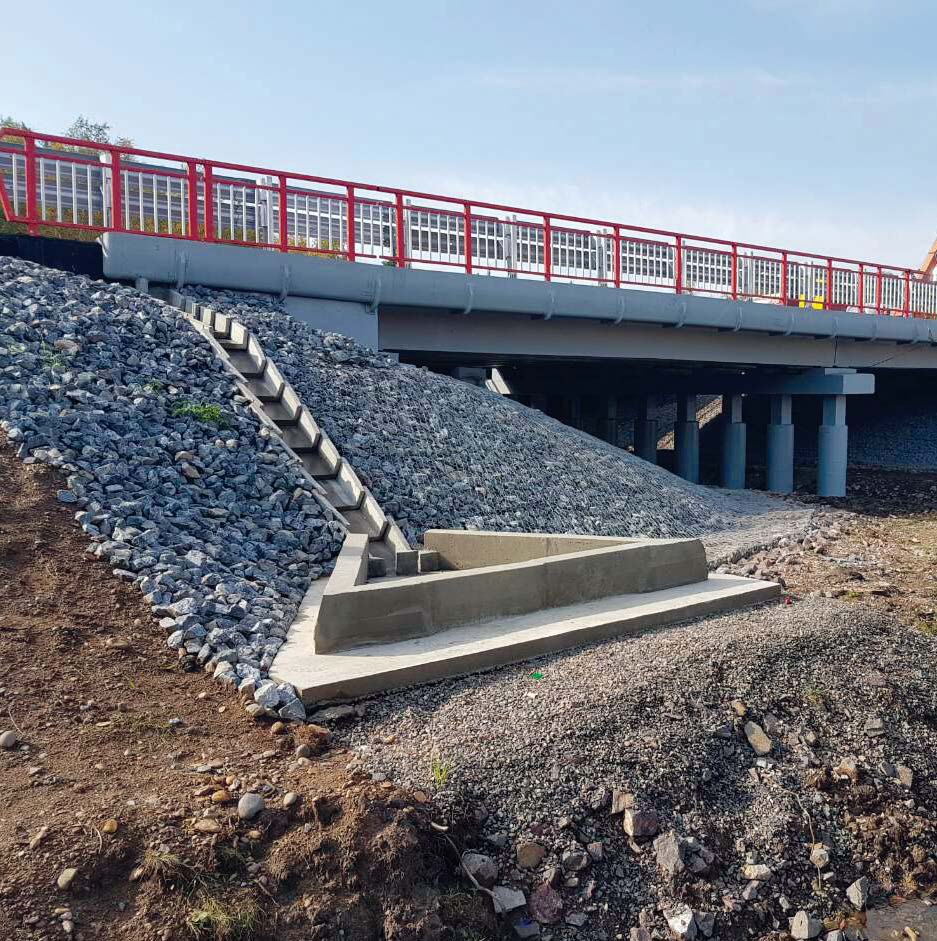

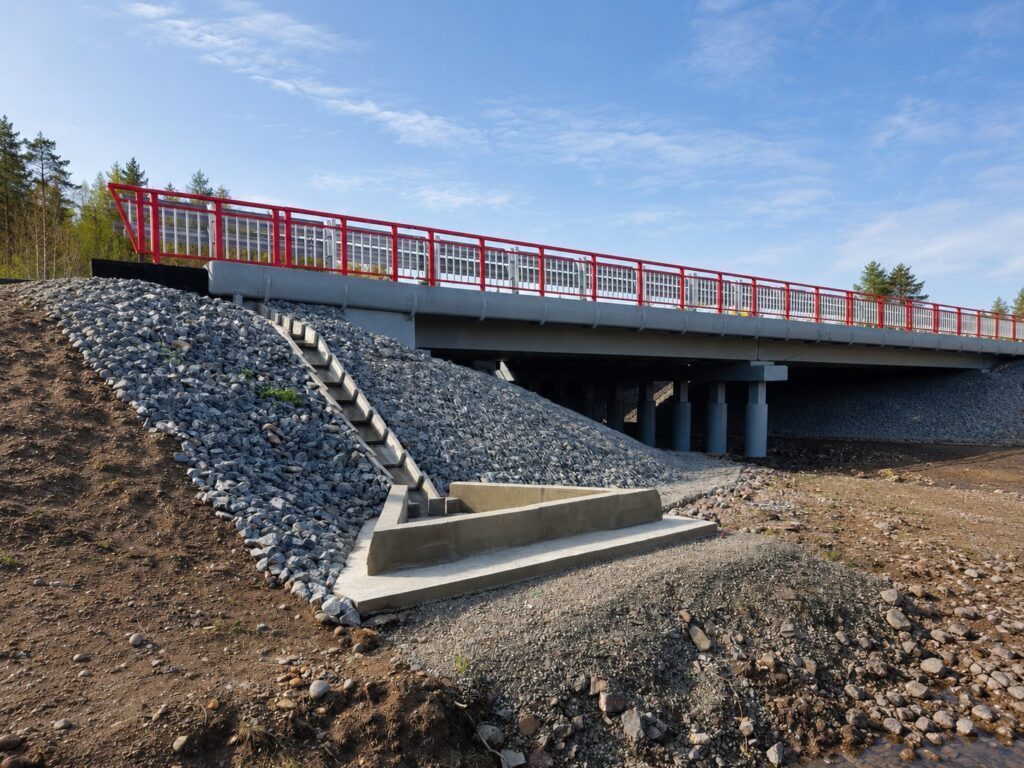

Композитные водоотводные лотки Monsterlot на откосе насыпи

Композитные изделия Дорожное строительство

Композитные водоотводные лотки Monsterlot для мостов и насыпей

Водоотводные лотки из химически стойкого стеклопластика по ТУ 2296-032-38276489-2016. Два исполнения: подвесные (серия H) — на мостовое полотно и путепроводы, лежачие (серия L) — на откосы насыпей. В разы легче железобетонных аналогов, не корродируют, выдерживают перепады от −60 до +60 °C. <p>Основная задача изделия — водоотвод с моста, путепровода и эстакады. Подвесные лотки серии H крепятся к консольной части пролётного строения и отводят воду за пределы сооружения, не нагружая конструкцию: погонная масса стеклопластикового лотка в разы ниже железобетонного.</p>

Нормативная база: ТУ 2296-032-38276489-2016
Серии: H — подвесные · L — лежачие
Площади сечений: 0,06–0,23 м² (8 базовых)
Температура эксплуатации: от −60 до +60 °C
Срок службы: до 50 лет

Сбор и отвод воды с мостовых сооружений и насыпей

Monsterlot® — водоотводные лотки из химически стойкого стеклопластика для организованного водоотвода с искусственных сооружений. Выпускаются по ТУ 2296-032-38276489-2016 в двух сериях:

Серия H (подвесные) — установка на мостовое полотно и путепроводы; крепление кронштейнами вдоль пролётного строения;
Серия L (лежачие) — отвод воды с насыпей по откосу; система дополняется верхними и нижними приёмниками-рассекателями.

Лотки изготавливаются из химически стойких композиционных материалов, комплектуются дренажными решётками и элементами обвязки под проект. Возможно изготовление лотков индивидуальных сечений и форм.

Область применения

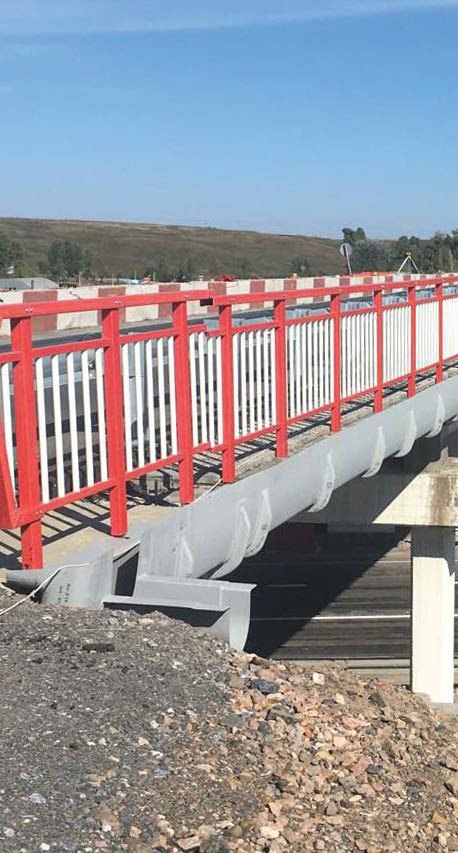

Мостовые сооружения и путепроводы — организованный водоотвод с полотна (подвесные лотки серии H).
Автомобильные дороги — отвод воды с насыпей по откосу (лежачие лотки серии L с приёмниками-рассекателями).
Места пересечения с коммуникациями — за счёт малого веса и модульности монтаж проще, чем у железобетонных лотков.

Ключевые преимущества

Не корродируют

Стойкость к атмосферным воздействиям, коррозии и агрессивным средам — срок службы без ремонтов выше, чем у бетона и металла.

Малый вес

Ниже транспортные расходы, проще доставка к месту монтажа, меньше трудозатрат на укладку, ремонт и замену узлов.

От −60 до +60 °C

Выдерживают многократные перепады температуры без потери свойств.

Прочность и надёжность

Высокая прочность конструкции при малой массе изделия.

Экологичность

Материал не оказывает вредного воздействия на окружающую среду.

Номенклатура: базовые сечения

Марка	Площадь сечения	Исполнение
Monsterlot NCC-H-25.35.060	0,06 м²	правый / левый
Monsterlot NCC-H-25.30.065	0,065 м²	правый / левый
Monsterlot NCC-H-27.30.070	0,07 м²	универсальный
Monsterlot NCC-H-27.40.080	0,08 м²	универсальный
Monsterlot NCC-H-30.30.070	0,07 м²	универсальный
Monsterlot NCC-H-45.50.190	0,19 м²	универсальный
Monsterlot NCC-L-22.31.073	0,073 м²	универсальный
Monsterlot NCC-L-34.67.230	0,23 м²	универсальный

Марки NCC-H — подвесные (мостовое полотно и путепроводы), NCC-L — для отвода воды с насыпей. Возможно изготовление лотков индивидуальных сечений и форм под проект.

Комплектация под проект

Состав комплектации подбирается по проекту водоотведения с учётом деформационных швов и места установки.

Карнизные планки (слезники)защита фасадной грани пролётного строения

Заглушки малые и большиелевые, правые и универсальные

Сливные лотки и сливы-отводывывод воды из линии лотков

Переливыдля отдельных марок серии H

Кронштейныкрепление подвесных лотков

Приёмники верхние и нижние (рассекатели)для откосных систем серии L

Дренажные решёткипо требованию проекта

Система обозначений

Обозначение формируется по схеме Monsterlot NCC-X-XX.XX.XXX-XXX:

Monsterlot — торговая марка; NCC — предприятие-изготовитель;
буква места применения: H — подвесной, L — лежачий (для установки на насыпи);
цифры: ширина и высота внутреннего сечения в см; площадь внутреннего сечения лотка в м² (без целых);
конструктив: длина элемента в м (при отсутствии — элемент постоянной длины); T — лоток, C — заглушка (s — малая, b — большая), D — слив, O — перелив;
направление установки: R — правый, L — левый, U — универсальный.

Пример: Monsterlot NCC-H-25.35.060-3DR — подвесной сливной лоток, сечение 25×35 см (0,060 м²), длина 3 м, правосторонний.

Комплектация и монтажные схемы по маркам

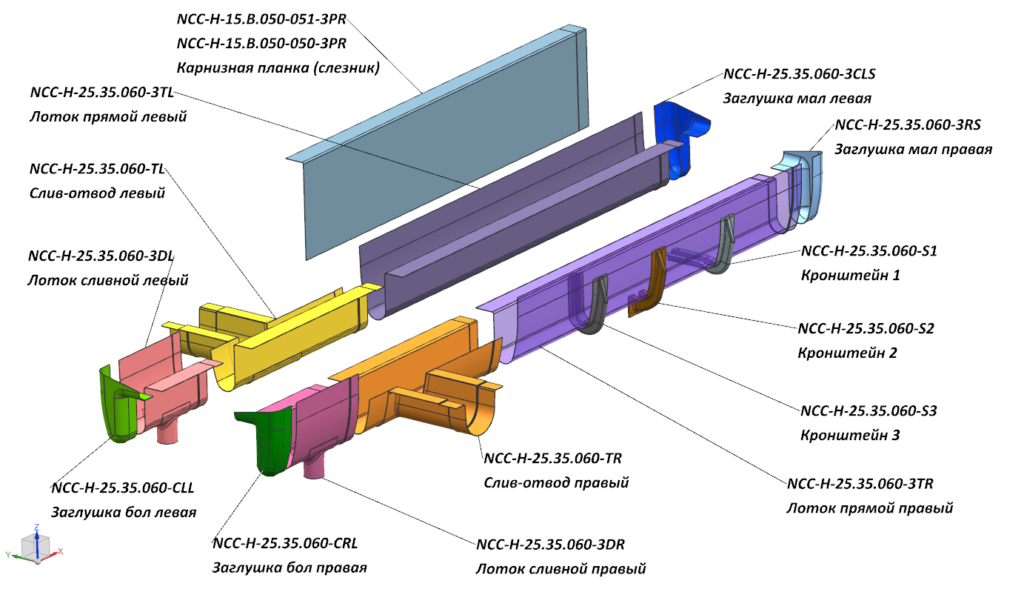

Monsterlot NCC-H-25.35.060: карнизная планка (слезник), заглушки, сливные лотки, кронштейны и сливы-отводы

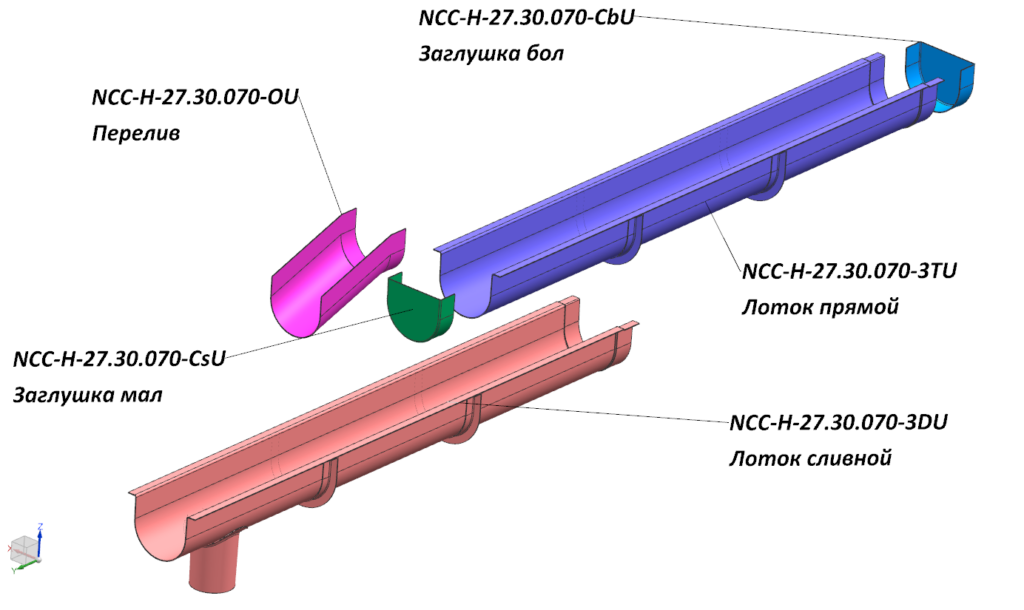

Monsterlot NCC-H-27.30.070: комплектация переливом, лотком с отводом и заглушками

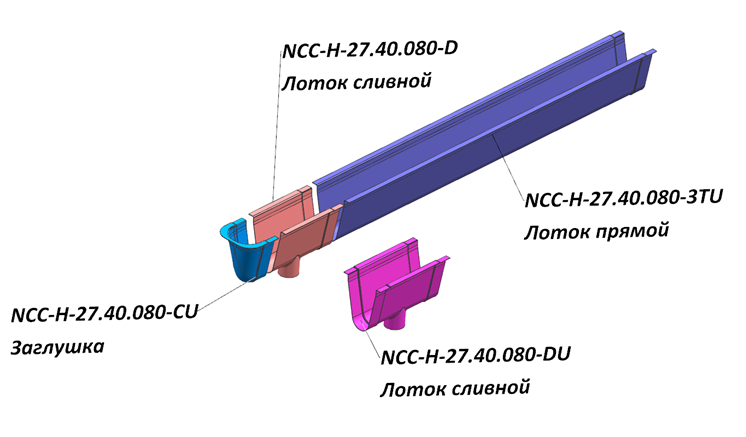

Monsterlot NCC-H-27.40.080: комплектация переливом, сливным лотком и заглушками

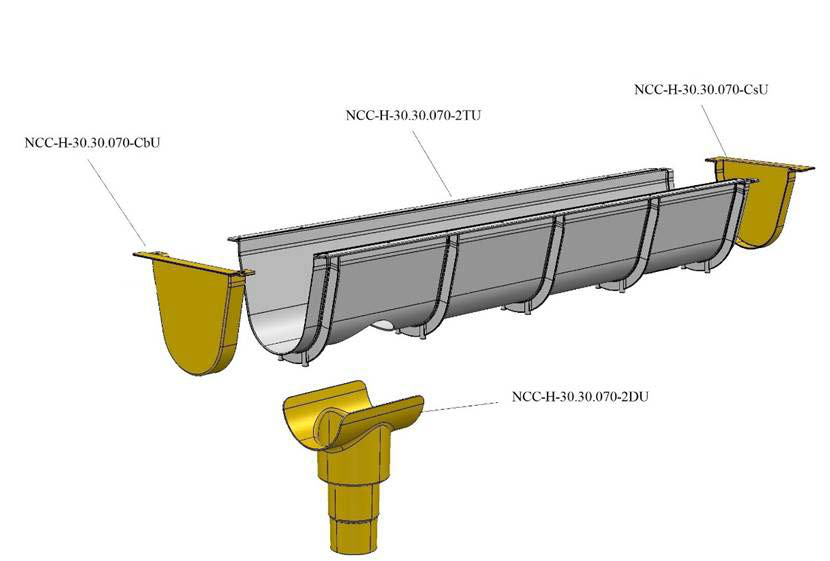

Monsterlot NCC-H-30.30.070: комплектация сливом и заглушками; слив устанавливается между любыми рёбрами

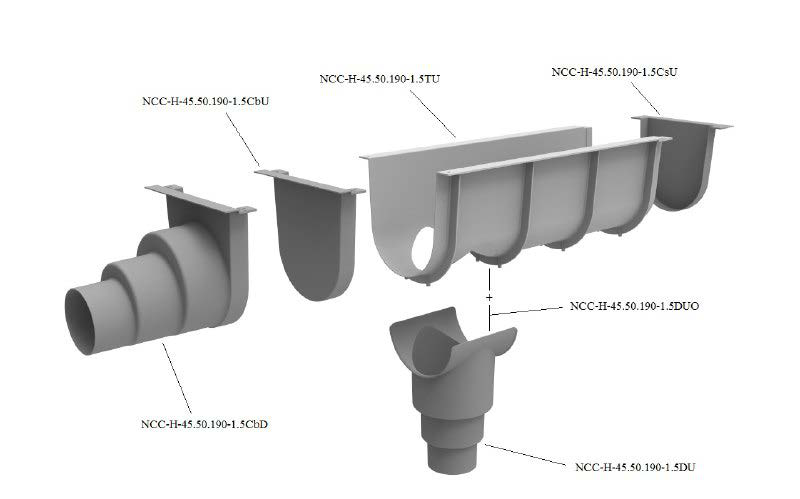

Monsterlot NCC-H-45.50.190: комплектация торцевым сливом, универсальным сливом и заглушками

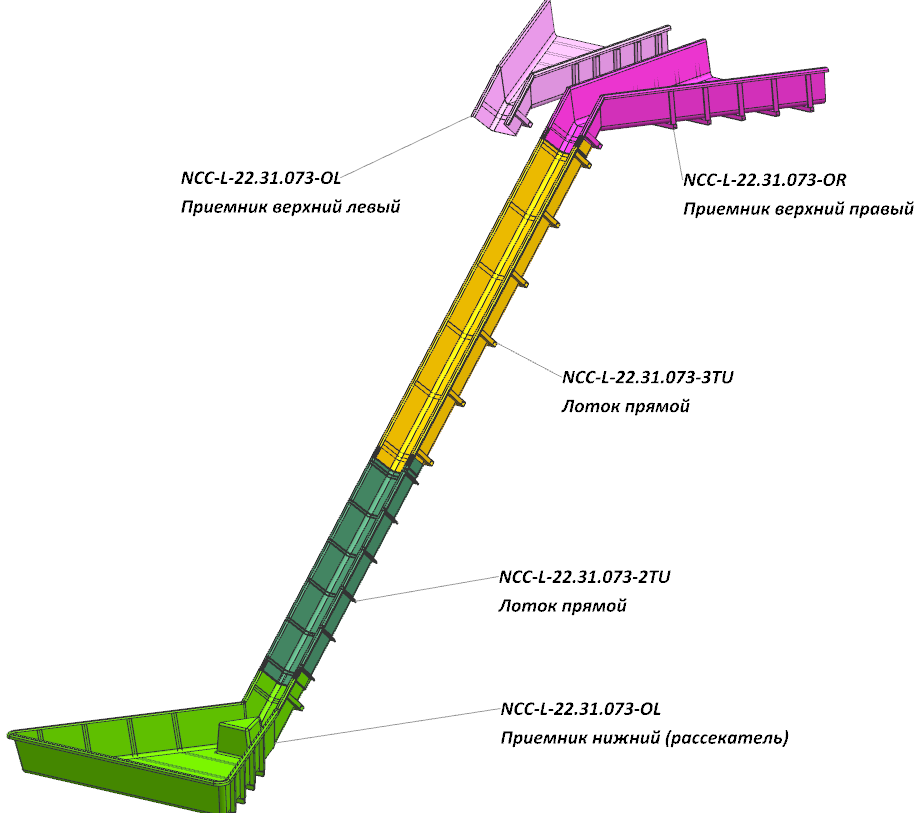

Откосные лотки серии L: верхние и нижние приёмники (рассекатели)

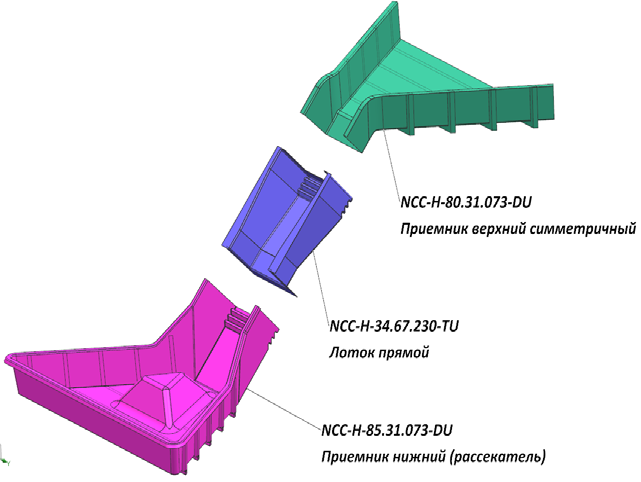

Сборка откосной системы Monsterlot NCC-L-22.31.073: приёмники и прямые лотки

Нормативная база

СоответствиеТУ 2296-032-38276489-2016 «Лотки водоотводные из композитного материала»
СТО 38276489.007-2020 «Лотки водоотводные из композиционных материалов» (ред. 3)
Патент на полезную модель № 173911 «Водоотводный лоток»
Сертификат соответствия ТУ 2296-032-38276489-2016
Файлы документов предоставляются по запросу.

Запросить документы

Вопросы

Частые вопросы

Чем композитный лоток лучше железобетонного?

Масса в разы меньше при сопоставимой прочности: дешевле доставка, проще монтаж и замена, не нужна тяжёлая техника на объекте. Стеклопластик не корродирует и не разрушается от противогололёдных реагентов, поэтому служит дольше бетона без ремонтов.

Можно ли заменить телескопический железобетонный лоток композитным?

Да, для отвода воды с откоса насыпи применяются лотки серии L с верхними и нижними приёмниками-рассекателями. Задача та же, что у телескопических лотков, но система легче и монтируется без грузоподъёмной техники. Замена согласовывается с проектной организацией.

Что такое подвесной лоток и где он применяется?

Лотки серии H крепятся кронштейнами вдоль пролётного строения и собирают воду с полотна мостов и путепроводов. Комплектуются карнизными планками, сливами-отводами, переливами и заглушками по проекту водоотведения.

Какие сечения выпускаются?

Восемь базовых марок площадью сечения от 0,06 до 0,23 м². Возможно изготовление лотков индивидуальных сечений и форм под проект.

Комплектуются ли лотки решётками?

Да, дренажные решётки поставляются по требованию проекта. Также в комплектацию входят заглушки, сливные лотки и сливы-отводы, переливы, кронштейны и приёмники-рассекатели.

Как расшифровывается марка лотка?

По схеме Monsterlot NCC-X-XX.XX.XXX-XXX: буква места применения (H — подвесной, L — лежачий), ширина и высота сечения в см, площадь сечения в м², далее длина и тип элемента, в конце направление установки. Пример: NCC-H-25.35.060-3DR — подвесной сливной лоток 25×35 см, длина 3 м, правосторонний.

По какому ТУ выпускаются лотки?

ТУ 2296-032-38276489-2016 «Лотки водоотводные из композитного материала», дополнительно СТО 38276489.007-2020 и патент на полезную модель № 173911. Копия ТУ, сертификат соответствия и паспорт качества на партию предоставляются по запросу.

Как крепится подвесной лоток на мосту?

Лотки серии H подвешиваются к консольной части пролётного строения на кронштейнах; шаг подвесов и тип крепежа определяются пролётом, уклоном и расчётным расходом воды. Комплект крепежа и соединительные элементы входят в поставку. Схему раскладки и подбор сечения выполняем по чертежам сооружения — направьте исходные данные с запросом.
