Система внешнего армирования CarbonWrap — усиление углеволокном
Система внешнего армирования углеродными материалами для ремонта, восстановления и усиления железобетонных, каменных, стальных и деревянных конструкций. Восстанавливает и повышает несущую способность без наращивания сечений и остановки эксплуатации объекта.
- Технология на рынке
- с 1987 года
- Технические свидетельства
- Минстрой России №7201-24, №7019-23
- Базовый свод правил
- СП 164.1325800.2014
- Монтаж
- без остановки эксплуатации объекта

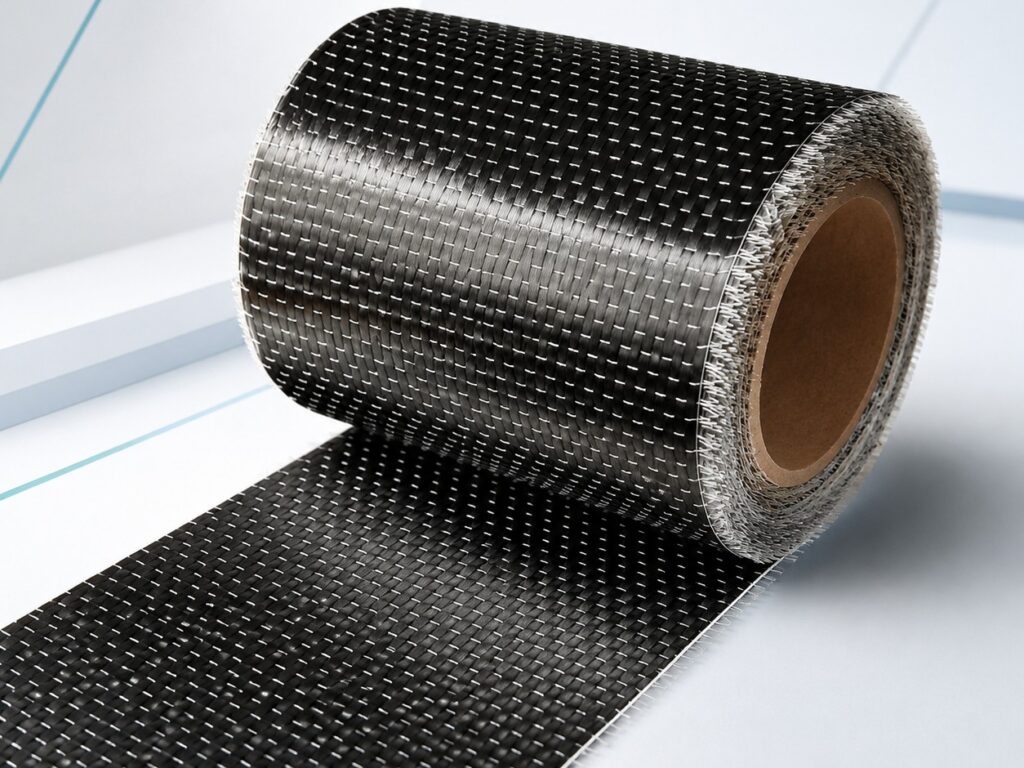

CarbonWrap® — система внешнего армирования (СВА): углеродные ленты, ткани, сетки и ламели наклеиваются на конструкцию полимерными адгезивами и включаются в работу сечения как внешняя арматура. Технология применяется в мире с 1987 года.
Система закрывает весь цикл работ: восстановление основания ремонтными составами, выравнивание шпатлёвкой, грунтование, наклейка углеродного материала и его анкеровка. Состав комплекта определяется проектом усиления под конструкцию и схему нагрузок.
Ниже — полная номенклатура: 33 позиции в девяти категориях. На каждую позицию выпускается паспорт качества, ссылки приведены в таблицах.
Область применения
Материалы конструкций: бетон и железобетон, каменная и армокаменная кладка, сталь, дерево.
Усиливаемые элементы: балки и ригели, плиты перекрытий, колонны и узлы сопряжения, подпорные стены, трубы и трубопроводы, резервуары, мостовые конструкции.
Ключевые преимущества
Без остановки объекта
Усиление ведётся в процессе эксплуатации — без вывода здания или сооружения из работы.
Без наращивания сечений
Толщина системы — миллиметры: не съедает габарит, не требует переустройства примыканий.
В 4–5 раз прочнее стали
Прочность углеволокна на разрыв кратно выше стали при массе на порядок меньше.
Скорость работ
Монтаж не требует тяжёлой техники и сварки; типовые узлы усиливаются за смены, а не недели.
Стойкость к среде
Система не корродирует, применима в агрессивных средах и на открытых конструкциях.

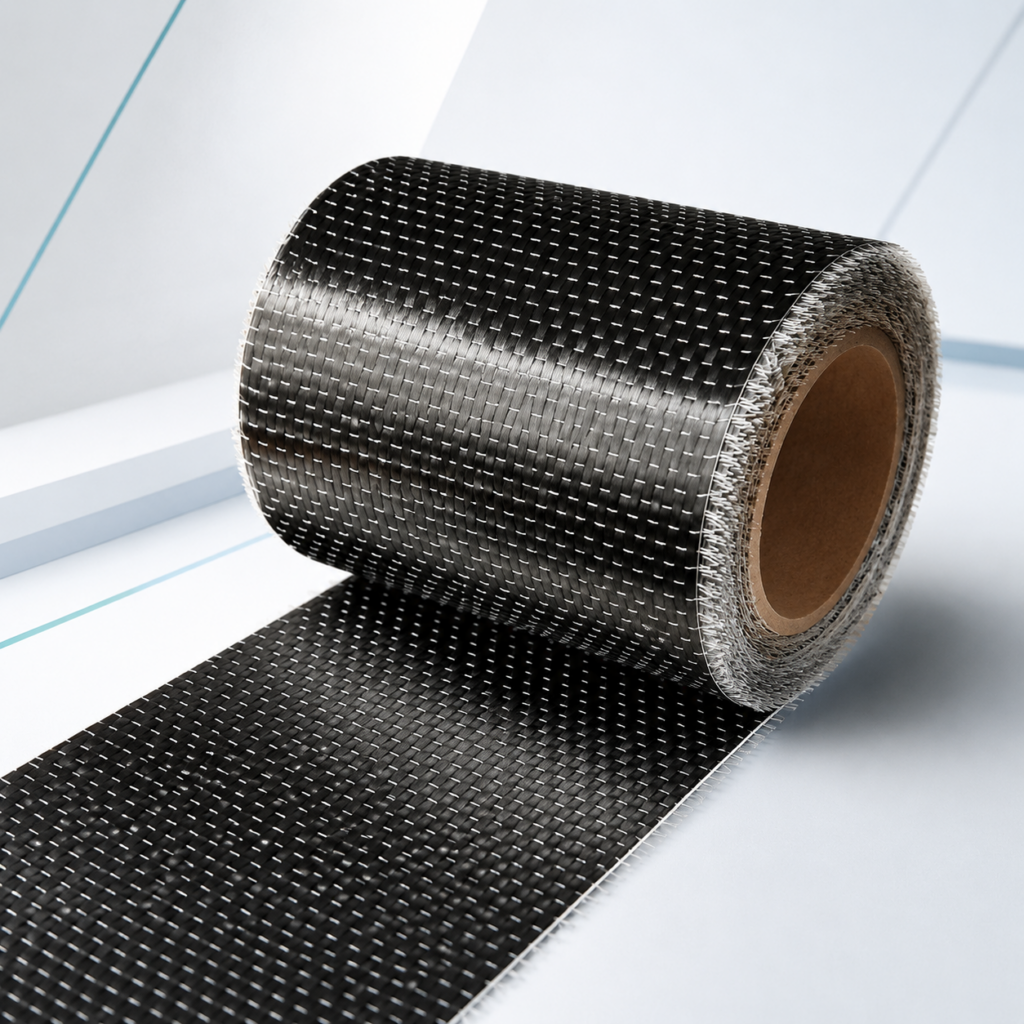

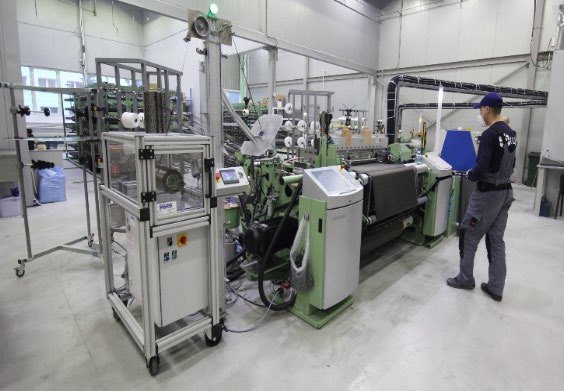

Углеродные ленты CarbonWrap Tape
- НормативТУ 23.99.14-041-38276489-2017
- Прочность волокнане менее 4,5 ГПа
- Модуль упругостине менее 230 ГПа
- Длина рулона50 м
- Срок хранения3 года
Однонаправленные ленты — основной материал внешнего армирования. Наклеиваются на конструкцию эпоксидным связующим и включаются в работу сечения как внешняя арматура: усиление на изгиб и сдвиг, обоймы колонн, работа по криволинейным поверхностям и угловым соединениям.
| Модификация | Описание | Паспорт |
|---|---|---|
| CarbonWrap® Tape 230/300 | 230 г/м², ширина 300 мм; нить 12K/24K | |
| CarbonWrap® Tape 300/150 | 300 г/м², ширина 150 мм | |
| CarbonWrap® Tape 300/300 | 300 г/м², ширина 300 мм | |
| CarbonWrap® Tape 300/600 | 300 г/м², ширина 600 мм | |
| CarbonWrap® Tape 530/300 | 530 г/м², ширина 300 мм; нить 24K | |
| CarbonWrap® Tape 600/150 | 600 г/м², ширина 150 мм — ребристые плиты, тавровые балки с малой шириной ребра, фермы | |
| CarbonWrap® Tape 600/300 | 600 г/м², ширина 300 мм | |
| CarbonWrap® Tape 600/600 | 600 г/м², ширина 600 мм — колонны и пилоны, широкополосное усиление плит | |
| CarbonWrap® Tape 900/300 | 900 г/м², ширина 300 мм; нить 24K |

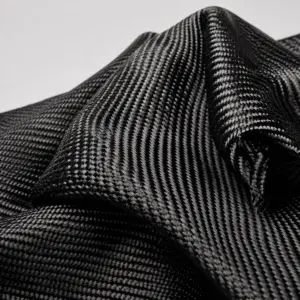

Двунаправленные ткани CarbonWrap Fabric
- НормативТУ 23.99.14-042-38276489-2017
- Переплетениесаржа 2×2
- Ширина1200 мм
Ткани саржевого переплетения 2×2 работают в двух направлениях — применяются там, где усилие действует по нескольким осям: повышение сейсмостойкости, усиление кладки и конструкций сложной геометрии.

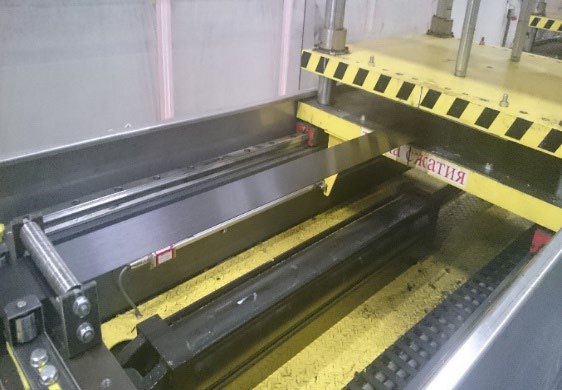

Углепластиковые ламели CarbonWrap Lamel
- НормативТУ 22.21.42-044-38276489-2017
- Прочность на растяжениеболее 3500 МПа
- Модуль упругостиболее 170 ГПа
- Длина рулона100 м
Жёсткие пластины заводской полимеризации для изгибаемых элементов — балок, ригелей, плит перекрытий. В отличие от лент не требуют пропитки на объекте: наклеиваются клеем Resin Laminate+ и сразу включаются в работу.
| Модификация | Описание | Паспорт |
|---|---|---|
| CarbonWrap® Lamel-12/50 | толщина 1,2 мм, ширина 50 мм | |
| CarbonWrap® Lamel-12/100 | толщина 1,2 мм, ширина 100 мм | |
| CarbonWrap® Lamel-14/50 | толщина 1,4 мм, ширина 50 мм | |
| CarbonWrap® Lamel-14/100 | толщина 1,4 мм, ширина 100 мм | |
| CarbonWrap® Lamel-14/120 | толщина 1,4 мм, ширина 120 мм | |
| CarbonWrap® Lamel T-50/83 | ламель типа T, ширина 83 мм | |
| CarbonWrap® Lamel T-50/120 | ламель типа T, ширина 120 мм |

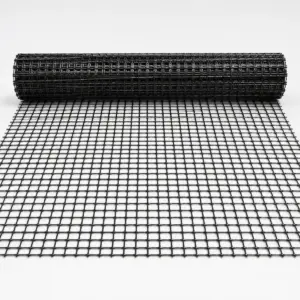

Углеродные сетки CarbonWrap Grid
- НормативТУ 23.99.14-043-38276489-2017
- Ширина1200 мм
Сетки применяются при усилении по цементным матрицам и штукатурным системам, а также для распределённого армирования поверхностей большой площади.
Анкерные жгуты CarbonWrap Anchor
- НормативТУ 23.99.14-045-38276489-2017
Жгуты вязального плетения из углеродных волокон закрепляют концевые участки лент и тканей, передавая усилие на тело конструкции. Применяются совместно с материалами Tape и Grid.
Связующие и клеи CarbonWrap Resin
- НормативыТУ 20.16.40-105-38276489-2023 · ТУ 20.16.40-048-38276489-2017 · ТУ 20.52.10-051-38276489-2017
- Типдвухкомпонентные эпоксидные
Двухкомпонентные эпоксидные составы пропитывают углеродный материал и обеспечивают его совместную работу с конструкцией. Марка подбирается под плотность наполнителя, температурный режим и состояние основания.
| Модификация | Описание | Паспорт |
|---|---|---|
| CarbonWrap® Resin 300+ | пропитка лент и тканей плотностью до 600 г/м² | |
| CarbonWrap® Resin 530+ | пропитка материалов повышенной поверхностной плотности | |
| CarbonWrap® Resin HT+ | повышенная температура стеклования — для теплонагруженных конструкций | |
| CarbonWrap® Resin WS+ | устройство системы по влажным поверхностям | |
| CarbonWrap® Resin Laminate+ | клей для наклейки углепластиковых ламелей |
Шпатлёвки CarbonWrap Putty
- НормативТУ 20.30.22-069-38276489-2017
Эпоксидные шпатлёвки выравнивают основание перед монтажом системы: заполняют раковины и неровности, обеспечивая сплошной контакт углеродного материала с конструкцией.
Грунтовка CarbonWrap Primer
- НормативТУ 20.30.12-068-38276489-2017
Двухкомпонентная эпоксидная грунтовка для обработки бетонных, каменных и армокаменных поверхностей перед устройством системы — повышает адгезию и закрывает поры основания.
| Модификация | Описание | Паспорт |
|---|---|---|
| CarbonWrap® Primer | грунтовка бетонных, каменных и армокаменных поверхностей |
Ремонтные составы CarbonWrap Repair
- НормативТУ 23.64.10-053-38276489-2017
- СоответствиеГОСТ 31357-2007
Сухие смеси на цементном вяжущем с ПАН-фиброй восстанавливают геометрию и защитный слой бетона до устройства внешнего армирования — усиление ведётся по восстановленному основанию.
Подбор под задачу
| Задача | Продукт |
|---|---|
| Усиление балки или ригеля на изгиб | Ламели Lamel + клей Resin Laminate+ |
| Усиление на поперечную силу, хомуты | Ленты Tape + связующее Resin 300+/530+ |
| Обойма колонны, сейсмоусиление | Ткани Fabric + связующее; анкеровка Anchor |
| Усиление плиты перекрытия | Ленты Tape 600/600 или ламели Lamel |
| Работы по влажному основанию | Связующее Resin WS+ |
| Теплонагруженные конструкции | Связующее Resin HT+ |
| Разрушен защитный слой, оголена арматура | Repair ST или Repair FS, далее система армирования |
| Неровное основание, раковины | Putty S / Putty W, затем Primer |
Нормативная база
СоответствиеПроектирование усиления — СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами». Технические свидетельства Минстроя России № 7201-24 и № 7019-23. Материалы выпускаются по ТУ 23.99.14-041-38276489-2017 (ленты), ТУ 23.99.14-042-38276489-2017 (ткани), ТУ 22.21.42-044-38276489-2017 (ламели), ТУ 23.99.14-043-38276489-2017 (сетки), ТУ 23.99.14-045-38276489-2017 (жгуты), ТУ 20.16.40-105-38276489-2023 и ТУ 20.16.40-048-38276489-2017 (связующие), ТУ 20.52.10-051-38276489-2017 (клей), ТУ 20.30.22-069-38276489-2017 (шпатлёвки), ТУ 20.30.12-068-38276489-2017 (грунтовка), ТУ 23.64.10-053-38276489-2017 (ремонтные составы). СТО 38276489.001-2017, СТО 38276489.002-2017, СТО 38276489.003-2017. Паспорт качества — на каждую позицию.
Вопросы
Частые вопросы
Что такое система внешнего армирования?
Углеродные ленты, ткани, сетки и ламели наклеиваются на конструкцию полимерными адгезивами и включаются в работу сечения как внешняя арматура. Технология применяется в мире с 1987 года и позволяет восстановить или повысить несущую способность без наращивания сечений.
Можно ли усиливать конструкции без остановки объекта?
Да. Работы ведутся в процессе эксплуатации: мокрых процессов нет, тяжёлая техника и сварка не нужны, прибавка массы конструкции пренебрежимо мала.
Каким нормативом регламентируется усиление углеволокном?
СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами». На систему получены технические свидетельства Минстроя России № 7201-24 и № 7019-23.
Чем ламель отличается от ленты?
Лента пропитывается связующим непосредственно на объекте и работает по криволинейным поверхностям и в обоймах. Ламель — жёсткая пластина заводской полимеризации, она наклеивается клеем на ровную поверхность и применяется для изгибаемых элементов.
Какие конструкции можно усиливать?
Бетон и железобетон, каменную и армокаменную кладку, сталь, дерево. Усиливаются балки и ригели, плиты перекрытий, колонны и узлы сопряжения, подпорные стены, трубопроводы, резервуары, мостовые конструкции.
Подходит ли система для сейсмоусиления?
Да, повышение сейсмостойкости — одно из штатных назначений: применяются обоймы из тканей и лент с анкеровкой жгутами Anchor.
Как подобрать материалы под конкретную задачу?
Состав системы определяется проектом усиления: марка материала, число слоёв и схема наклейки рассчитываются под конструкцию и схему нагрузок. Направьте задачу — подберём комплект и выпустим коммерческое предложение.
Предоставляются ли паспорта на материалы?
Да, паспорт есть на каждую позицию — ссылки приведены в таблицах марок. Дополнительно предоставляются техсвидетельства Минстроя и СТО.
